直銷國5東風多利卡-5噸園林綠化灑水車 霧炮灑水車 可免征上牌

超級管理員上傳時間：2019-8-17 15:19:22 來源：新聞熱度：次

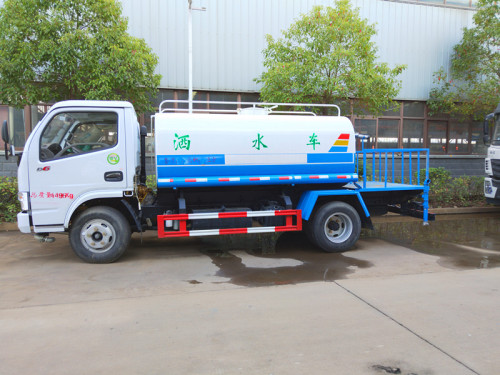

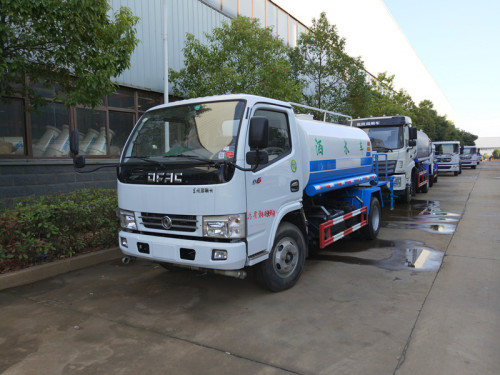

直銷國5東風多利卡-5噸園林綠化灑水車 霧炮灑水車 可免征上牌

主要技術參數】
產品名稱	綠化噴灑車	產品號	ZMNXD5HR02K
總質量(Kg)	7360	罐體容積(m3)	5
額定載質量(Kg)	4000	外形尺寸	5995,6450×2000×2400,2850
整備質量(Kg)	3230	貨廂尺寸	××
駕駛室準乘人數(人)	2	載質量利用系數
接近角/離去角(°)	20/15	前懸/后懸	1040/1647,1040/2102
軸數	2	軸距	3308,2800
軸荷(Kg)	2640/4720	高車速(Km/h)	99
其它	備注:罐體有效容積5立方米,運輸介質:水,密度:1000千克/立方米,罐體外形尺寸為(長×寬×高)(mm):3400×1650×1100(不帶噴霧裝置時);罐體外形尺寸(長×長軸×短軸)(mm)3100×1680×1200(帶噴霧裝置時)。側、后防護裝置材料材質為Q235,連接方式:左右側面及后下部防護均采用焊接連接,后部防護裝置斷面尺寸(寬×高)50×100(mm),后部防護離地高度:450mm。罐體顏色可變化,文字噴涂位置可變化,隨底盤選裝駕駛室。ABS系統生產廠家,型號 :襄陽東風隆誠機械有限責任公司,ABS/ASR-24V-4S/4M。
【底盤技術參數】
底盤型號	EQ1070SJ3BDF	底盤名稱	載貨汽車底盤（二類）
商標名稱	東風牌	生產企業	東風汽車股份有限公司
外形尺寸	5845,5090×1980×2160,2040	輪胎數	6
接近角/離去角(°)	20/18	輪胎規格	7.00-16,7.00R16
鋼板彈簧片數	6/6+5	前輪距	1503,1485,1519,1595
燃料種類	柴油	后輪距	1494,1516,1540
排放標準	GB17691-2005國Ⅴ,GB3847-2005
發動機型號	發動機生產企業	排量	功率(Kw)

該型灑水車罐體容積5立方米，罐體采用4mm厚武鋼集團供應的罐車專用板材制作，罐內防浪隔板具有防波作用，減低罐內液體的沖擊。配備65QZ－60/80型大功率灑水車專用水泵，可自吸自排，其它專用部分標配為：前沖、后灑、側噴、后工作平臺帶360度可調節綠化水炮，垂直吸程≧7米，灑水寬度≧14-16米，綠化水炮射程≧28米，自流閥、濾網、消防接口（可連接消防栓取水，可作應急消防用）。罐前量管（觀察罐內水位）、罐后爬梯、罐上罐口帶簡易護欄、罐側雙炮筒，罐體表面雙層油漆工藝，防銹、耐腐蝕，其余有廠家標配�？蛇x擇加裝加裝藥盤、氣動控制閥、噴藥設備、罐內防腐等。

車的基本功能是沖洗、灑水，可以在街道、公路、廣場、廣區、等施以降溫、撲塵，綠化灑水，也可以流動泵站為飛機加農藥。在無自來水地區，可以利用自吸功能向罐內充水。

主要部件結構簡述如下：（1）罐體，灑水車罐體的橫截面為橢圓形（或方形），內部焊防波板以減少沖擊，頂部設有人孔蓋，在罐體的底部有自流管用來排放積水，罐體底部有罐足通過U型螺栓與底盤固定在一起。（2）水路

水路由球閥、水泵、水槍、噴頭、彎管等組成。（3）水泵

采用專用自吸式水泵，水泵通過泵坐固定在車架內，它的動力來自汽車發動機，發動機、變速箱通過取力器到傳動軸帶動水泵，并使水泵工作。后工作平臺上帶高射水炮。（4）取力器取力器根據底盤和變速箱型號選裝，操作開關打開，取力齒進入嚙合位置，通過傳動軸帶動水泵工作。（5）噴灑裝置

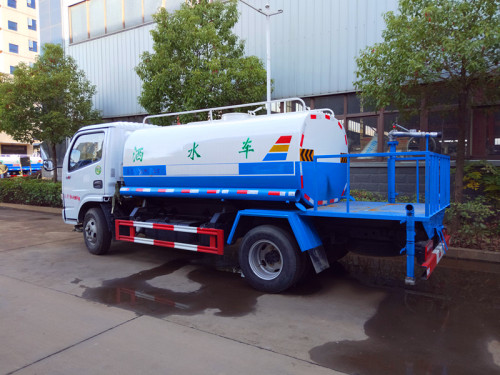

整車具有前沖后灑，帶側噴，罐體后帶工作平臺，平臺上安裝高壓水炮，水炮可全方位旋轉360度全方位旋轉，可連續調成直流狀、大雨、小雨、毛毛雨，帶安全護欄。泵可抽水排水，安裝濾網，并帶消防接口，可通過消防栓進水，帶自流閥，一車多功能。（6）駕駛室后帶液位顯示。7）該灑水車在罐體頂部加裝防滑工作平臺，并帶護欄（平臺能承受400kg重量）。罐體工藝特點說明：

該灑水車根據底盤大小選配罐體容積，罐體采用國標碳鋼板制作，制罐前采用整體開平處理，采用全自動拼焊機完成，罐體成型采用國內先進的卷板機一次成型。
